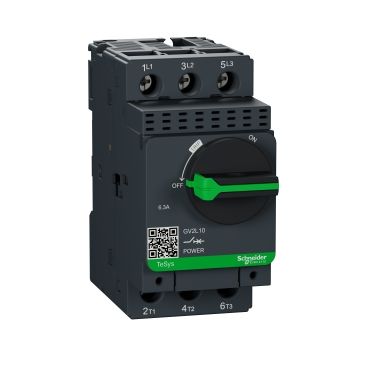

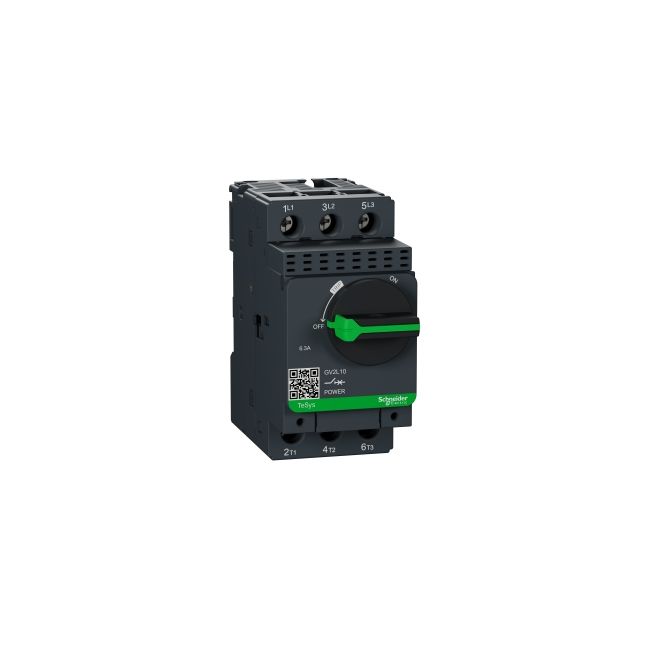

GV2L10 GV2L motorvédő kapcsoló 6.3A GV2L10

GV2L10GV2L motorvédő kapcsoló 6.3A

Pólusszám: 3

Hálózat típusa: AC

Felhasználási kategória: A kat., IEC 60947-2 szerint, AC-3, IEC 60947-4-1 szerint

Hálózati frekvencia: 50/60Hz, IEC 60947-2

Megszakítási kapacitás: - 100 kA Icu -230/240 V AC 50/60 Hz IEC 60947-2 szerint, - 100 kA Icu -400/415 V AC 50/60 Hz IEC 60947-2 szerint, - 100 kA Icu -440 V AC 50/60 Hz IEC 60947-2 szerint, - 100 kA Icu -500 V AC 50/60 Hz IEC 60947-2 szerint, - 4 kA Icu -690 V AC 50/60 Hz IEC 60947-2 szerint

Kioldóegység technológia: mágneses

Mágneses kioldási áram: 78 A

Motorteljesítmény: - 2,2 kW -400/415 V AC 50/60 Hz, - 3 kW -500 V AC 50/60 Hz, - 4 kW -690 V AC 50/60 Hz

Névleges üzemi feszültség: 690 V AC 50/60 Hz IEC 60947-2 szerint

Névleges lökő-feszültség állóság: 6 kV IEC 60947-2 szerint

Veszteség pólusonként: 1,8 W

Mechanikus élettartam: 100.000 ciklus

Elektromos élettartam: 100.000 ciklus, AC-3 -415 V

Legnagyobb üzemelési gyakoriság: 40 ciklus/óra

Csatlakozás típusa: - csavaros sorkapocs 2 kábel 1…6 mm² szilárd vezeték esetén, - csavaros sorkapocs 2 kábel 1,5…6 mm² rugalmas vezeték esetén kábelvég nélkül, - csavaros sorkapocs 2 kábel 1…4 mm² rugalmas vezeték esetén kábelvéggel

Meghúzási nyomaték: 1,7 N.m, csavaros sorkapocs mellett

Magasság: 89 mm

Szélesség: 45 mm

Mélység: 97 mm

Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, CSA C22.2 No 60947-4-1, UL 60947-4-1

Minősítés: IECEE CB Scheme, UL, CSA CCC, EAC, RINA, LROS (Lloyds register of shipping), DNV-GL, BV

Védettség: IP20 IEC 60529 szerint, IK04

Üzemi hőmérséklet: -20...60°C

Környezeti hőmérséklettartomány tárolsára: -40...80°C

Tűzellenállási képesség: 960°C, IEC 60695-2-1 szerint
